您当前的位置：检测资讯 > 科研开发
嘉峪检测网 2020-02-22 11:56
PC/ABS的应用非常广泛，汽车内外饰零件，大家家中的液晶电视面框，智能手机的外壳，笔记本电脑的上下盖等等。而其中多数产品的结构中都含有螺丝柱，卡扣的设计；另外，像一些二次加工工艺如喷漆，电镀，涂抹胶水等，这些结构和后加工工艺都可能诱发PC/ABS合金材料出现内应力开裂的现象，导致次品率很高。
为什么会有应力产生？这是由于材料的结构决定材料的性能。PC/ABS在成型时，分子链被迫取向，但是由于分子链上含有苯环，所以解取向比较困难，而在成型后，被取向的分子链有恢复自然状态的趋势，但是由于整个分子链已经被冻结，从而造成制品存在残留应力。
那如何分析PC/ABS的残余应力呢，让小编教大家几招分析PC/ABS残余应力的手段：
溶剂浸泡法

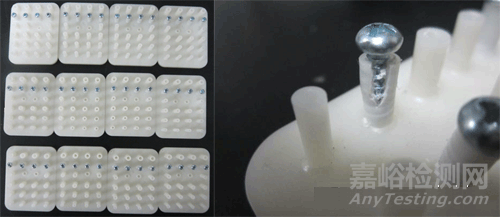

1、将做好带有螺丝槽或柱的PC/ABS制件浸泡于冰醋酸中，持续30s或更长时间，取出后检查外观，如有细小致密的裂纹，说明此处有内应力存在，裂纹越多，则说明内应力越大；
2、异丙醇与丙酮3:1的比例混合，加入红色染料，着色均一的说明内应力较小，不容易着色的部位应力较大，需要注意

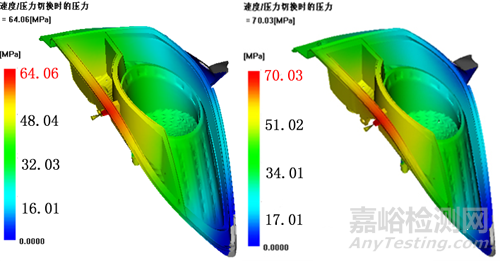

Moldflow模流分析模拟法

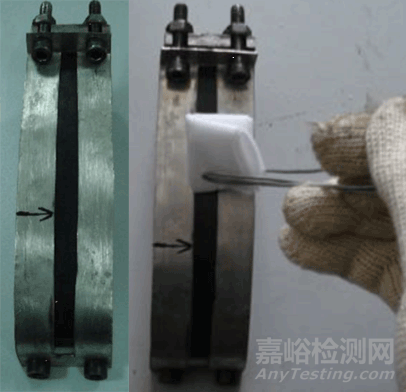

四分之一椭圆应力分析法
选用四分之一椭圆夹具，试片尽量居中放置，将溶剂均匀涂覆在试片上，同一种原料试片最好做3-5组，涂覆完成后静止存放，（环境要求23℃，50%RH），观察试片裂纹情况，裂纹越多，残余应力越大。
应力开裂是影响塑料制品质量的主要因素，为了提高产品质量，必须根据实际情况，在正确分析应力产生开裂的基础上，采取有效措施和手段，减小和避免产品内应力对制品的影响。
来源：Internet
