NC：not connect pin，意思为没有连接的管脚，这种管脚有的是空管脚与芯片无任何电气连接，有的是与芯片有电气连接。

失效分析中，曾遇到过NC管脚导致的芯片失效，经过静电复现，复现相同的故障现象，因此推断为ESD导致芯片失效。

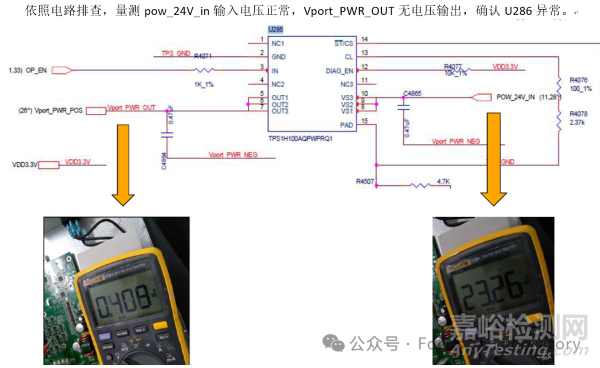

具体介绍一下这个案例，整机的故障表现如下所示。

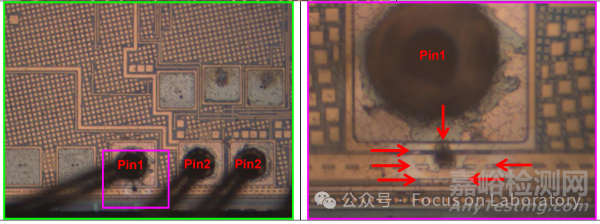

单体测试发现pin1（NC）对GND管脚短路，经开盖发现pin1管脚的ESD电路部分有明显的烧毁形貌。

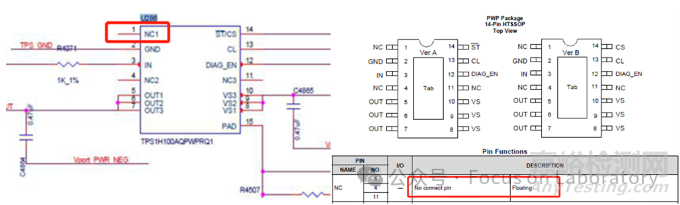

电路设计分析：pin1实际悬空，那为什么会“EOS”呢？

结合实际故障发生场景分析，故障为一上电就发生，因此大概率是上电前芯片就已经损伤了，因此推断可能是pin1受到了ESD的损伤。

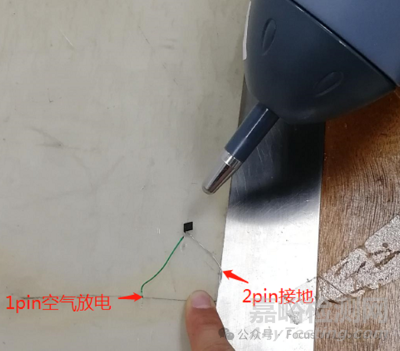

因此，用良品对pin1进行ESD故障激发复现，故障复现模型如下所示。

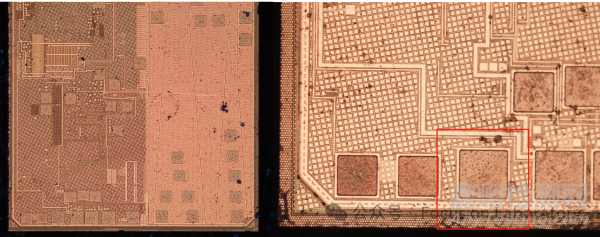

当打到3KV的静电时，复现芯片pin1和pin2短路现象。对故障复现样品进行开盖，未发现明显的烧毁形貌。

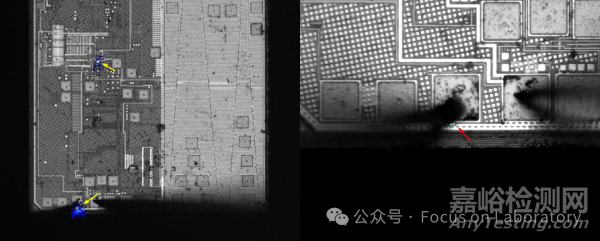

对故障复现样品进行Thermal测试，可见pin1的ESD电路部分有异常亮点，且位置与市场失效基本一致。

总结，初步判定该故障为静电损伤导致。
