PCB作为各种元器件的载体与电路信号传输的枢纽已经成为电子信息产品的最为重要而关键的部分，其质量的好坏与可靠性水平决定了整机设备的质量与可靠性。随着电子信息产品的小型化以及无铅无卤化的环保要求，PCB也向高密度高Tg以及环保的方向发展。但是由于成本以及技术的原因，PCB在生产和应用过程中出现了大量的失效问题，并因此引发了许多的质量纠纷。为了弄清楚失效的原因以便找到解决问题的办法和分清责任，必须对所发生的失效案例进行失效分析。

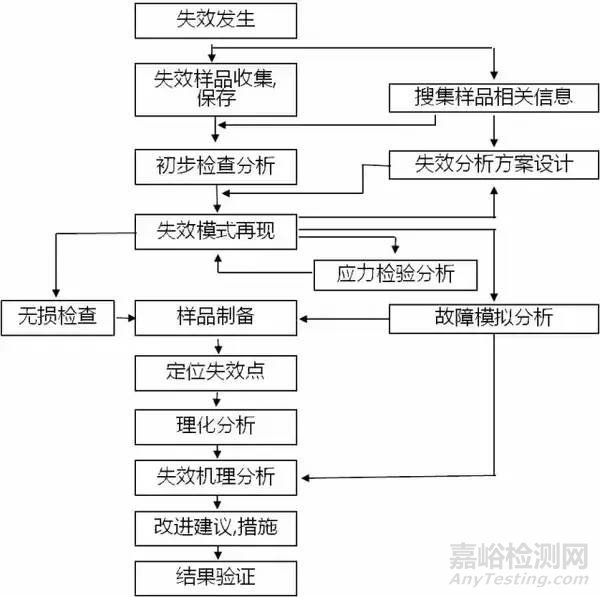

分析的过程中，注意使用分析方法应该从简单到复杂、从外到里、从不破坏样品再到使用破坏的基本原则。只有这样，才可以避免丢失关键信息、避免引入新的人为的失效机理。就好比交通事故，如果事故的一方破坏或逃离了现场，在高明的警察也很难作出准确责任认定，这时的交通法规一般就要求逃离现场者或破坏现场的一方承担全部责任。PCB或PCBA的失效分析也一样，如果使用电烙铁对失效的焊点进行补焊处理或大剪刀进行强力剪裁PCB，那么再分析就无从下手了，失效的现场已经破坏了。特别是在失效样品少的情况下，一旦破坏或损伤了失效现场的环境，真正的失效原因就无法获得了。

失效分析技术

光学显微镜

光学显微镜主要用于PCB的外观检查，寻找失效的部位和相关的物证，初步判断PCB的失效模式。外观检查主要检查PCB的污染、腐蚀、爆板的位置、电路布线以及失效的规律性、如是批次的或是个别，是不是总是集中在某个区域等等。

X射线 （X-ray）

对于某些不能通过外观检查到的部位以及PCB的通孔内部和其他内部缺陷，只好使用X射线透视系统来检查。X光透视系统就是利用不同材料厚度或是不同材料密度对X光的吸湿或透过率的不同原理来成像。该技术更多地用来检查PCBA焊点内部的缺陷、通孔内部缺陷和高密度封装的BGA或CSP器件的缺陷焊点的定位。

切片分析

切片分析就是通过取样、镶嵌、切片、抛磨、腐蚀、观察等一系列手段和步骤获得PCB横截面结构的过程。通过切片分析可以得到反映PCB(通孔、镀层等)质量的微观结构的丰富信息，为下一步的质量改进提供很好的依据。但是该方法是破坏性的，一旦进行了切片，样品就必然遭到破坏。

扫描声学显微镜

目前用于电子封装或组装分析的主要是C模式的超声扫描声学显微镜，它是利用高频超声波在材料不连续界面上反射产生的振幅及位相与极性变化来成像，其扫描方式是沿着Z轴扫描X－Y平面的信息。因此，扫描声学显微镜可以用来检测元器件、材料以及PCB与PCBA内部的各种缺陷，包括裂纹、分层、夹杂物以及空洞等。如果扫描声学的频率宽度足够的话，还可以直接检测到焊点的内部缺陷。典型的扫描声学的图像是以红色的警示色表示缺陷的存在，由于大量塑料封装的元器件使用在SMT工艺中，由有铅转换成无铅工艺的过程中，大量的潮湿回流敏感问题产生，即吸湿的塑封器件会在更高的无铅工艺温度下回流时出现内部或基板分层开裂现象，在无铅工艺的高温下普通的PCB也会常常出现爆板现象。此时，扫描声学显微镜就凸现其在多层高密度PCB无损探伤方面的特别优势。而一般的明显的爆板则只需通过目测外观就能检测出来。

显微红外分析

显微红外分析就是将红外光谱与显微镜结合在一起的分析方法，它利用不同材料(主要是有机物)对红外光谱不同吸收的原理，分析材料的化合物成分，再结合显微镜可使可见光与红外光同光路，只要在可见的视场下，就可以寻找要分析微量的有机污染物。如果没有显微镜的结合，通常红外光谱只能分析样品量较多的样品。而电子工艺中很多情况是微量污染就可以导致PCB焊盘或引线脚的可焊性不良，可以想象，没有显微镜配套的红外光谱是很难解决工艺问题的。显微红外分析的主要用途就是分析被焊面或焊点表面的有机污染物，分析腐蚀或可焊性不良的原因。

扫描电子显微镜分析（SEM）

扫描电子显微镜(SEM)是进行失效分析的一种最有用的大型电子显微成像系统，最常用作形貌观察，现时的扫描电子显微镜的功能已经很强大，任何精细结构或表面特征均可放大到几十万倍进行观察与分析。

在PCB或焊点的失效分析方面，SEM主要用来作失效机理的分析，具体说来就是用来观察焊盘表面的形貌结构、焊点金相组织、测量金属间化物、可焊性镀层分析以及做锡须分析测量等。与光学显微镜不同，扫描电镜所成的是电子像，因此只有黑白两色，并且扫描电镜的试样要求导电，对非导体和部分半导体需要喷金或碳处理，否则电荷聚集在样品表面就影响样品的观察。此外，扫描电镜图像景深远远大于光学显微镜，是针对金相结构、显微断口以及锡须等不平整样品的重要分析方法。

差示扫描量热仪(DSC)

差示扫描量热法(Differential Scanning Calorim- etry)是在程序控温下，测量输入到物质与参比物质之间的功率差与温度(或时间)关系的一种方法。是研究热量随温度变化关系的分析方法，根据这种变化关系，可研究分析材料的物理化学及热力学性能。DSC的应用广泛，但在PCB的分析方面主要用于测量PCB上所用的各种高分子材料的固化程度、玻璃态转化温度，这两个参数决定着PCB在后续工艺过程中的可靠性。

热机械分析仪(TMA)

热机械分析技术(Thermal Mechanical Analysis)用于程序控温下，测量固体、液体和凝胶在热或机械力作用下的形变性能。是研究热与机械性能关系的方法，根据形变与温度(或时间)的关系，可研究分析材料的物理化学及热力学性能。TMA的应用广泛，在PCB的分析方面主要用于PCB最关键的两个参数：测量其线性膨胀系数和玻璃态转化温度。膨胀系数过大的基材的PCB在焊接组装后常常会导致金属化孔的断裂失效。

热重分析仪 (TGA)

热重法(Thermogravimetry Analysis)是在程序控温下，测量物质的质量随温度(或时间)的变化关系的一种方法。TGA通过精密的电子天平可监测物质在程控变温过程中发生的细微的质量变化。根据物质质量随温度(或时间)的变化关系，可研究分析材料的物理化学及热力学性能。在PCB的分析方面，主要用于测量PCB材料的热稳定性或热分解温度，如果基材的热分解温度太低，PCB在经过焊接过程的高温时将会发生爆板或分层失效现象。
