随着PACS技术的日趋成熟和普及，以及各种数字影像设备如DR、CR、多排CT、3D图像等飞速发展，医用显示器的选购配置成了医院和PACS集成商关注的焦点。由于医用显示器在数字系统中，是医学影像的最终呈现者，它承载着替代胶片、保证影像质量、最终实现医生“软读片”对患者的观察与诊断。

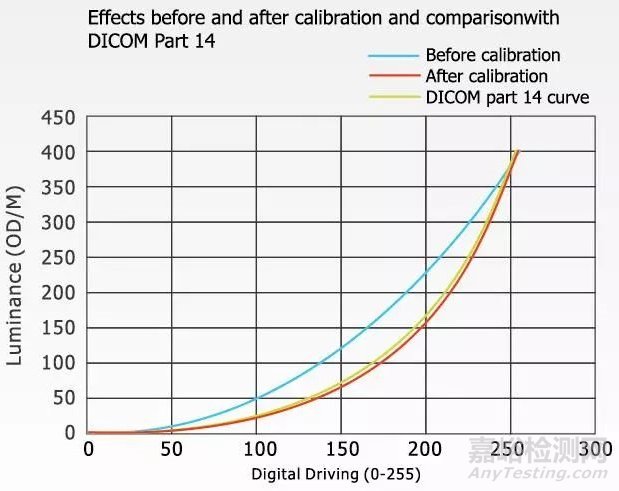

一个专业的医用显示器，必须支持DICOM PART14的标准，也就是说必须具备调整DICOM标准曲线的能力，使其和DICOM标准相吻合，从而保证影像的显示质量。

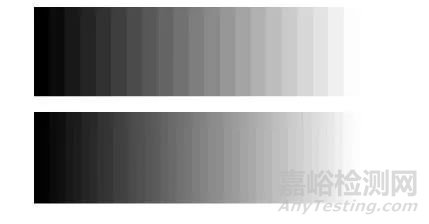

灰阶即黑白图像之间的层次，即亮度的明暗程度，灰阶数越多，灰阶的过渡越平滑，越有可能分辨出类似囊肿和水这样密度十分接近的不同物质，对早期病灶的诊断有很大帮助。医用显示器一般范围1024 (10bit) -4096 (12bit)。普通显示器只有有： 256灰阶（8bit），用于显示彩色图象，无灰阶要求。

医用显示器高亮度

普通显示器有200-300cd/㎡，无亮度恒定的要求； 医用显示器高达1000 cd/㎡，并要求3万小时甚至10万小时亮度值保持不变。

高亮度可拉大最黑到最白之间的灰阶度。

单位面积内实际显示像素的数量为分辨率,普通显示器有：1024*768，1280*1204；基本上是横屏显示，不需要横/竖屏转换；医用显示器有可以根据影像的需要，可以横/竖屏转换。医用显示器的分辨率与价格成正比，与放射设备的分辨率正相关，相应的设备应当配套相应分辨率的显示器。

• 1024*1280（竖屏）/1280*1024（横屏），称为1百万像素（1MP），常用横屏显示， 多适用于CT、MRI、数字胃肠机；



• 1200*1600（竖屏）/1600*1200（横屏）；称为2百万像素（2MP），简称1K，常用竖屏显示， 多适用于CR、DSA、数字胃肠机、PACS阅片工作站；



• 1536*2048（竖屏）/2048*1536（横屏）；称为3百万像素（3MP），简称1.5 K，常用竖屏显示， 多适用于CCD-DR、PACS诊断工作站；



• 2048*2560（竖屏）/2560*2048（横屏）；称为 5 百 万像素（5MP），简称2 K ，常用竖 屏显示，多适用于平板DR、乳腺机、PACS诊断工作站。

响应时间指的是液晶显示器对输入信号的反应速度，也就是液晶由转亮或由亮转暗的反应时间。通常都是以毫秒（ms）来计算。人能够接受的画面显示速度一般为24张/秒，如果显示速度低于这一标准，人就会明显感到画面的停顿和不适。按照这一标准计算，每张画面显示的时间需要小于40ms，根据液晶的实际使用情况，响应时间：30ms（1/0.03=33.3 祯 /秒），还是会出现拖尾现象，不适合动态医疗影像的实时播放。

响应时间在25ms以下（1/0.025=40祯/秒）可以满足临床心血管DSA的实时播放。在医用显示器的选配上，CR、DR静态影像对响应时间无过高要求。但是在播放动态影像的系统配置时，如心血管机和数字胃肠机，就要首选响应时间在25ms以下的医用显示器。

普通显示器有： 有环保、电磁学相关认证，医用显示器有： 不仅有环保、电磁学相关认证，更重要的是有医疗行业认证，才可以进入医疗领域，被法律承认。比如CCC, CE, UL60601, FDA510K

普通显示器无专业液晶屏的保护屏，电源为内置方式无特殊要求。由于教学的要求和医生的习惯，医用显示器专配有液晶屏的保护屏，有针对医用环境配有医疗专用电源。

医用显示器对比度

对比度也叫动态范围，对比度率是描述显示器能显示黑与白之间的差别，表达显示器最亮值和最暗值之比。彩显不过多要求，医用显示器要求来表达灰阶影像的黑白之间的程度。

普通显示器有：300:1~400:1；医用显示器有：600:1~1000:1；医用显示器对比度率高达1000：1，能够显示所有色调需要大的比度率，一般选择对比度≥600较好。

显卡精度的高低直接影响输出图像质量的好坏，在条件允许的情况下应尽量选择高bit的显卡较理想。目前的医用显示器都是灰阶的，而市场上的显卡一般为彩色，无法精确表达出灰阶的差异，必须配备专用的显卡。

普通显示器有：内存、速度、3D指标、常用AGP插槽；

医用显示器有：常用PCI插槽、显示模式、一卡两显、主副显示互换、彩色—黑白转换、10bit、12bit灰阶输出、横/竖屏转换；

①  显示模式：由于诊断工作站需要两台或多台显示器时，显卡应当有灵活的显示模式，便于医生的诊断。显示模式有：独立显示、扩展显示、复制显示；

②    一卡两显：当一台工作站配有两台显示器时，显卡有两个输出口；

③   主副显示互换：当工作站有一台普通显示器，同时有一台或多台医用显示器时；设定普通显示为主显，医用为副显时，普通显示器和医用显示器分别显示彩色和灰阶图像时，彩色不应有缺色，灰阶不应有断层；

④   彩色—黑白转换；

⑤    10bit 灰阶输出：普通显卡技术是建立在 WINDOWS 技术平台上的，所以是 8bit 输出信号，灰阶应当是 256 灰阶，由于 WINDOWS 系统调色盘独占去了 20 个灰阶，显示器实际显示的灰阶成了 236 个灰阶，有些影像会出现明显的灰阶断层，这也是普通显卡不能替代医用显卡的原因。医疗专用显卡考虑到10bit、12bit的输出问题；

横/竖屏转换；普通显卡有横屏显示，而医疗专用显卡有横/竖屏显示设置。

医用显示器是极其精致的，定期的性能检验是非常必要的，这个性能检验称之为校准。医用显示器相对于普通显示器昂贵的价格，也因为其校准上的高要求。

医用显示器的校准方式主要有两种：外置式和内置式，内置式又分前置式和后置式。显示器校准，严格讲应该是通过“显示链路”对显示器的“显示效果”进行校准。其目的，是保持数字影像显示的标准性和一致性。
