现象描述

在对某工业显示屏进行ESD测试时，在测试网络端口、USB端口和串口±6kV时，系统LCD屏幕出现蓝屏，系统会崩溃，重新通电后自动恢复。

这个问题经过半年的时间，v1.0-v1.31已经换了4次，投入了大量的人力物力，但问题仍然没有得到解决。

故障诊断

该板从接地、滤波、隔离等方面进行了设计和整流，但均未改进。因此，确定敏感源诊断与整改方案，找出系统的薄弱环节，从源头彻底解决问题。

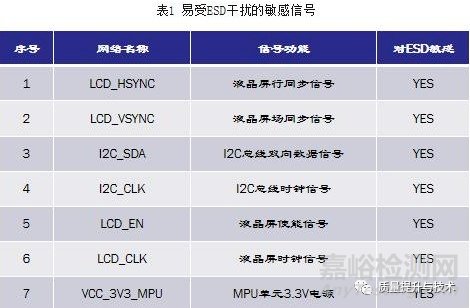

通过对实验现象的分析，判断出CPU功能单元受到了干扰。对核心子板(CPU模块电路)的引脚信号进行了分析。从实际经验和信号函数来看，表1所列信号比较敏感，容易受到静电干扰。

DDR_ CLK配线4mil,且布线未预留焊盘,矫正手段有限,为了确定静电辐射电磁场DDR_ CLK时钟信号是否有任何影响,使用金属接地线和把它放在DDR_ CLK线以上,用静电枪打接地线铜鼻，如下图所示，6KV接触放电时，5次放电内问题都能复现，因此确认静电电磁场辐射对DDR_CLK信号和DDR器件有影响。

在确认辐射电磁场对铁芯板的DDR模块有影响，导致ESD问题再次出现后，对铁芯板区域进行铜箔屏蔽接地，保护DDR敏感信号和模块。

核心板模块区域屏蔽后，IO接口进行正、负6kV、8Kv、10kV接触放电，每次40次。系统运行正常，问题得到解决。

解决方案

由于核心子板是客户公司的平台产品，模块上的DDR电路非常敏感，建议主板采用屏蔽罩屏蔽敏感的核心子板模块方案进行测试和量产。该方案简单易行，成本增加约0.5元，效果可靠。
