一、定义及意义

涂料的耐水性，是指涂层在长时间暴露于水或水蒸气条件下，其物理和化学性质的变化程度。

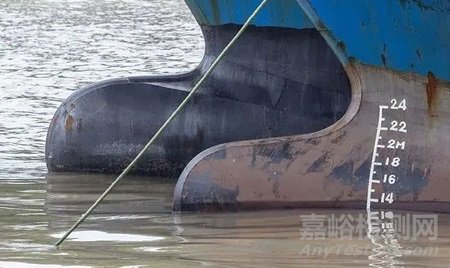

在潮湿环境下，涂层对水的抵抗能力直接决定了涂料的使用寿命和稳定性，因此在涂料生产和使用过程中，有关耐水性的检测至关重要。良好的耐水性意味着涂料能在潮湿或水浸泡的环境中保持其颜色、光泽和附着力，这在诸如汽车漆、船舶漆、桥梁漆、家具漆和外墙涂料等应用中尤为重要。

二、相关标准

GB/T 1733-1993《漆膜耐水性测定法》

GB/T 5209-1985《色漆和清漆 耐水性的测定 浸水法》

QJ 990.9-1986《涂层检验方法 涂层耐水性检验方法》

ISO 2812-2:2018《色漆和清漆耐液体性的测定 第2部分：浸水法》

ISO 9211-4-2022《光学和光子学 光学涂层 第4部分：特定的试验方法：磨损、黏附和耐水性》

ASTM D870-2015(2020)e1《用水浸渍法测试涂层耐水性的规程》

ASTM D1735-2021《用水雾仪测试涂层耐水性的试验方法》

三、测定方法

以GB/T 1733浸水试验法为例：

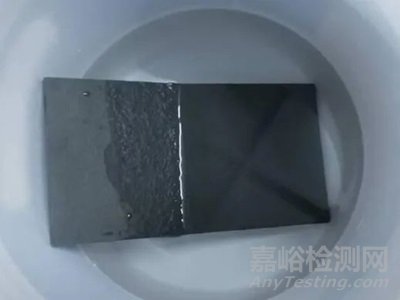

1. 试板浸泡：在玻璃水槽中加入蒸馏水或去离子水，调节水温为 (23±2) °C或沸腾状态，并将三块试板的2/3部分浸泡于水中。

2. 试板检查：在规定的浸泡时间后，取出试板，吸干表面水分，并进行目视检查，观察是否有失光、变色、起泡、起皱、脱落、生锈等现象。

3. 结果评定：对于测定的结果，如果三块试板中至少有两块满足产品技术规定，则认定该涂料的耐水性能合格。

此外，涂料的冷凝性（如GB/T 13893-2008 / ISO 6270-1: 1998, MOD《色漆和清漆耐湿性的测定续冷凝法》)、水雾法（如ASTM D1735-2021《用水雾仪测试涂层耐水性的试验方法》）也可以用于评价涂料耐水性。

四、如何提高涂料的耐水性

涂料从业人员往往会采取多种措施以提高涂料的耐水性。一方面，通过优化涂料的配方和生产工艺，选用耐水性更好的原材料和助剂，可以实现这一目标。另一方面，要改进涂层结构，增强涂层与基材的附着力，降低涂层吸水率，从而提高涂料的耐水性。

在实际应用中，涂料耐水性的提高也需要注意一些问题。首先，需要根据不同的使用环境和需求，选择合适的涂料类型和品种，例如在潮湿环境下使用的涂料应具有更高的耐水性。其次，在涂料施工过程中，需要遵循正确的施工方法和规范，确保涂层均匀、致密。此外，对于已经涂覆的涂层，还需要定期进行维护和保养，以延长涂层的使用寿命并保持良好的耐水性。

除了以上提到的措施外，还有一些新技术和新材料的应用也在不断提高涂料的耐水性。以纳米技术为例，通过引入纳米材料，可以改善涂层的微观结构和性能，令涂层的耐水性大为改善。比如，纳米二氧化硅填料可以有效阻隔水分侵蚀；纳米硅溶胶能提升涂层的疏水性能；纳米二氧化钛除了提供良好的遮盖力外，还具有光催化活性，能分解有机污染物并减少水分渗透到涂层内部；纳米碳材料（石墨烯、富勒烯、碳纳米管）不仅能增强涂层对基材的附着力，还能对涂料的耐水性、耐磨性、防腐性等都起到积极效果。

涂料耐水性的提升，不仅为产品品质提供了有力保障，同时也为涂料企业提供了广阔的研发思路和市场前景。广大从业人员通过了解相关标准、规范测试方法、掌握优化途径，方能确保开发并生产出具备可靠耐水性的涂料产品，从而满足各种应用场景的需求。
