案例背景：某PoE和DC 12V同时供电的Power Device，上下电时发现DC 12V转3.3V BUCK芯片失效

设备类型：网络监控摄像头（支持PoE供电和DC 12V电源输入）

故障现象：当同时连接PoE交换机和DC 12V适配器时，上下电时发现摄像头主板上的12V电源管理芯片概率性的烧毁，设备无法开机；单独使用PoE或DC 12V供电时设备正常工作不会烧毁。

故障分析：

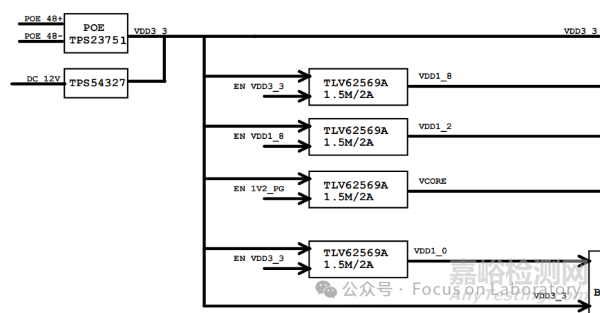

PoE供电路径：PoE（48V）通过PD（受电设备）模块（如TPS23751）转换为3.3V，直接连接到主板电源输入端。

DC 12V供电路径：外部DC 12V适配器通过DC插头接入，经过一个BUCK芯片（如TPS54327）转换成3.3V，未经隔离直接并联到主板电源输入端。

电源设计缺陷：PoE降压后的3.3V与外部DC 12V转换后的3.3V直接并联，未使用任何隔离元件（如二极管、MOSFET）。

同时供电时：12V DC芯片存在反灌的风险，PoE模块向DC适配器反向灌入电流（约0.5A），将输入拉高导致“EOS”。

失效机理：

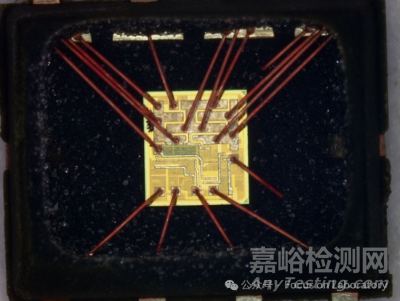

电压叠加：PoE模块和DC适配器并联后存在因电压差形成反向电流，导致输入端电压被拉高。输入端电压拉高超过器件规格发生芯片EOS。

解决方案：

1、PoE供电和DC供电增加防反设计

2、设计电源优先级：如通过硬件（如比较器+MOSFET）或电源管理IC，设置优先级（如优先使用PoE），避免两路电源同时工作

3、分时供电控制：通过逻辑电路或MCU控制电源切换，确保仅一路电源有效（如检测到PoE时自动断开DC 12V）

经验总结：多电源并联时，必须通过二极管或MOSFET隔离，避免电压竞争和反向电流。

类似场景扩展，此方案同样适用于以下设备：

1、无线AP（双电源冗余设计）

2、工业传感器（PoE+电池供电）

3、智能照明控制器（PoE+太阳能电源）
