熔点（melting point）是一种物质的物理性质，在物理原理上，熔点是固体将其物态由固态转变（熔化）为液态的温度，一般可用Tm表示。大多数情况下一个物体的熔点就等于凝固点。有两个因素对熔点影响较大，一是压强，平时所说的物质的熔点通常是指在一个大气压时的情况，一般情况下压强增大时熔点会升高；二是物质的杂质，杂质多熔点会下降。橡胶助剂检测熔点就是利用这个特性来鉴定产品的纯净度的。

     1.熔点检测按仪器原理分为毛细管法、非毛细管法。

     2.熔点检测按自动化程度可分为手动、半自动和全自动检测熔点。

1.1进样使用毛细管，毛细管规格：内径约1.2-1.4mm、壁厚约0.2-0.3mm。

1.2加热方式：液体导热油，可选用液体石蜡、硫酸、201型甲基硅油、邻苯二甲酸二辛脂或硫酸和硫酸氢钾混合溶液等。

1.3自动化程度：手动检测目测观察熔点。

1.4影响熔点结果的因素：毛细管规格、毛细管中试样紧缩3-6mm高、升温速率、预置温度（放入样品时的温度）。

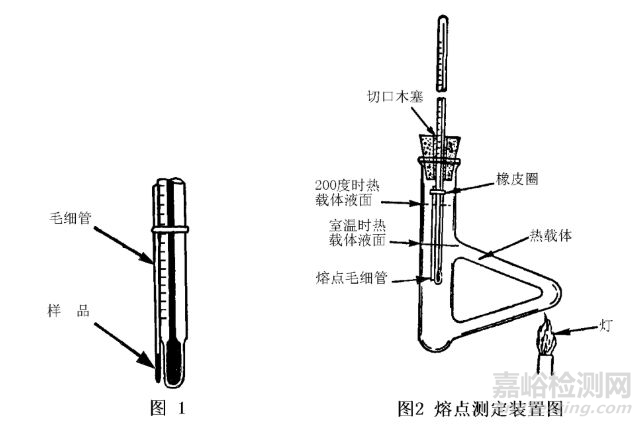

1.5装置：见下图

1.6统一样品MBT用B型管法检测的初熔点一般在170-171℃。

【2.药物熔点仪法】

2.1进样使用毛细管，毛细管规格：内径约1.2-1.4mm、壁厚约0.2-0.3mm。

2.2加热方式：液体导热油，一般是201型甲基硅油。

2.3自动化程度：半动检测目测观察熔点。

2.4影响熔点结果的因素：毛细管规格、毛细管中试样紧缩3-6mm高、升温速率设置、预置温度（放入样品时的温度）。。

2.5装置：见下图

2.6统一样品MBT用药物熔点仪检测的初熔点一般在171-171.8℃。

【3.WRR熔点仪法】

3.1进样使用毛细管，毛细管规格：内径约1.2-1.4mm、壁厚约0.2-0.3mm。

3.2加热方式：液体导热油，一般是201型甲基硅油。

3.3自动化程度：半动检测目测观察熔点。

3.4影响熔点结果的因素：同药物熔点仪。

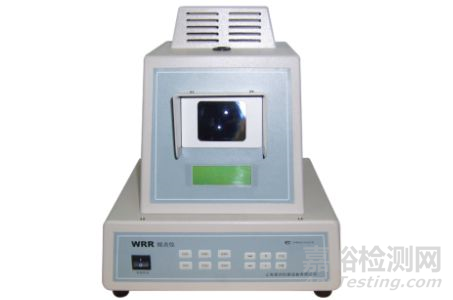

3.5装置：见下图

3.6统一样品MBT用该款熔点仪检测的初熔点一般在171.5-172.5℃。

【4.全自动熔点仪（以WRS-3仪器为示例）】

4.1进样使用毛细管，毛细管规格：内径约0.9-1.1mm、壁厚约0.1-0.15mm。

4.2加热方式：电加热。光透视穿过融化的样品即显示为初熔点。

4.3自动化程度：全自动检测，显示熔点值或熔化曲线图。

4.4影响熔点结果的因素：不同的全自动熔点仪间会存在误差。

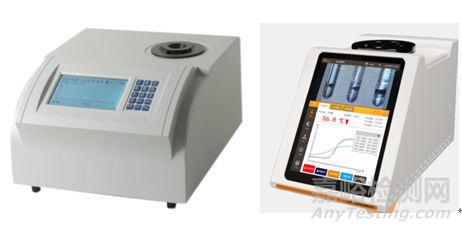

4.5装置：见下图

4.6统一样品MBT用全自动熔点仪检测的初熔点一般在179-182℃。

【5.DSC差示扫描量热仪】

5.1差示扫描量热法（DSC）为使样品处于程序控制的温度下，观察样品和参比物之间的热流差随温度或时间的函数。广泛应用于塑料、橡胶、涂料、食品、医药、生物有机体、无机材料、金属材料与复合材料等领域。

5.2装置：见下图
