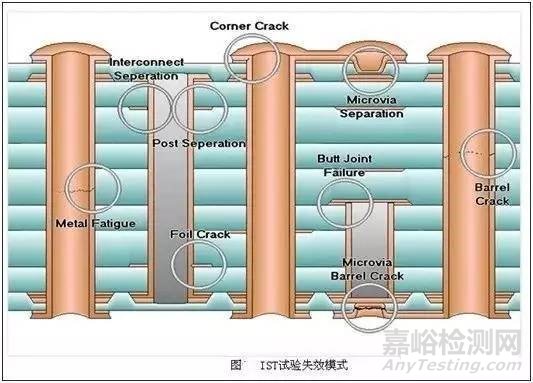

在PCB的各种温度循环试验中，其主要失效机理是因为板材的Z轴CTE远远高于孔铜的CTE，在温度剧烈变化的过程中，各种应力集中处容易被Z轴膨胀拉断，常见的失效模式见下图所示：

一些常见失效切片分析如下：

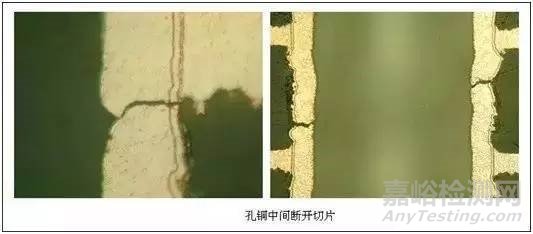

1、电镀铜延展性不佳或板材Z-CTE较大，造成孔中间的孔铜全周拉断且断口较大，如图所示：

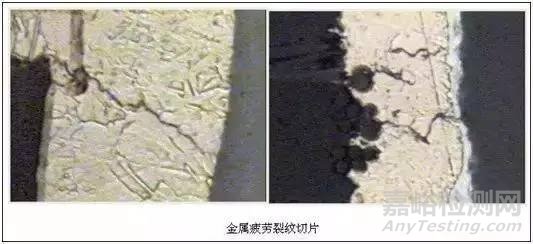

2、金属疲劳产生的微裂，呈45°斜向微裂，常沿着晶格出现，经常裂在玻纤与树脂交界处的铜壁，孔铜开裂附近之部份基材也有微裂，如图所示：

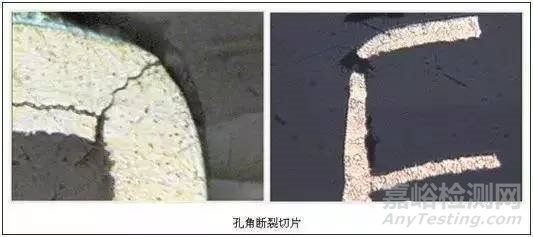

3、孔角断裂，主要是应力移往板面并出现杠杆式伸缩，金属疲劳和应力集中引起，如图所示：

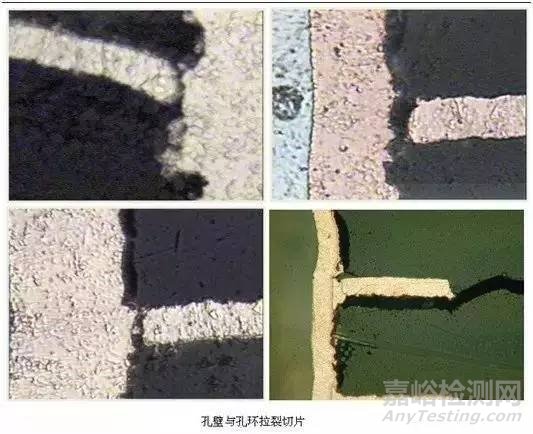

4、孔壁和孔环的拉裂，拉裂的孔环呈Z方向的走位，其主要是多次焊接高温或材料Z-CTE较大造成， 如图所示：

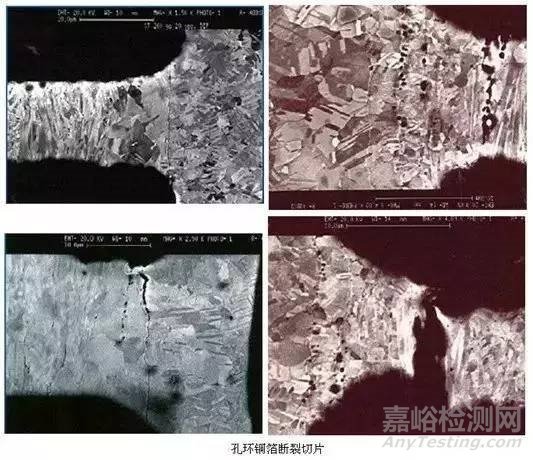

5、孔环铜箔的断裂，钻孔钉头再结晶后铜箔弱化，在疲劳试验中被拉裂，如图所示：

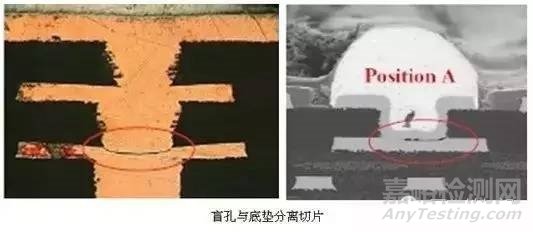

 6、盲孔与底垫分离，主要是底垫铜面出现钝化膜，或热应力较大（回流曲线热量较高、多次焊接、局部过热）造成，如图所示：

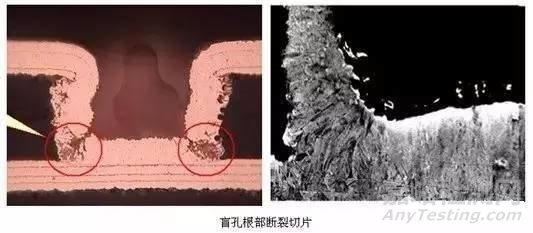

7、盲孔根部断裂，主要是电镀药水老化或杂质较多，造成镀铜质量下降，低电流处结晶疏松造成，如图所示：
