改性塑料软化点温度和热变形温度及产品使用温度是改性塑料耐热性常用的测定指标：下面进行详细说明：

一、（SP）：

试验规范：ASTM D1525 ，试验片尺寸：厚度3.2mm，宽度最少19mm；测定起始温度50℃，预热5 min，升温速度50℃/hr ，荷重1kg，针入试片1mm的温度。

二、热变形温度（HDT）：

试验规范：ASTM D648 ，试验片尺寸：127*6.35*12.7mm；测定升温速度120℃/hr ，荷重18.6 kg，支撑100mm，试片弯曲变形量0.26  mm时 的温度。

三、SP、HDT及产品使用温度三者之间的关系说明：

1、SP（软化点温度）=热变形温度（无退火）+（15~20) ℃。

2、产品长期使用温度=SP（软化点温度） -（30~40）℃；

   产品长期使用温度=HDT（热变形温度 ）-（15~20） ℃。

注：软化点温度、热变形温度为分析检验用指标，并非注塑产品的长期使用温度；改性塑料制品退火的目的是消除内应力，防止在应力集中处产生裂纹或者开裂、变形，一般用低于改性塑料制品热变形温度10~20℃的热油或热水进行退火处理。

常用塑料的热变形温度（HDT）

    热变形温度(Heat deflection temperature, HDT)显示塑料材料在高温且受压力下，能否保持不变的外形，一般以热变形温度来表示塑料的短期耐热性。若考虑安全系数，短期使用之最高温度应保持低于热变形温度10℃左右，以确保不致因温度而使材料变形。

 最常用的热变形测试标准：

1、ASTM D648弯曲载荷下塑料边缘位置挠曲温度的试验方法

2、GB/T1634.1-2004塑料 负荷变形温度的测定 第1部分:通用试验方法

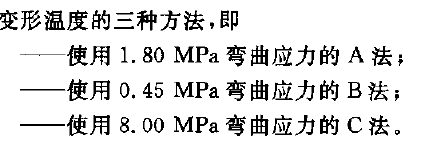

三种试验方法：

样品尺寸规格：

样品送检咨询：020-32377636  杨工
