密封条在使用过程中，密封条吸胀变形，挤出正常槽位，失去密封效果。
合格样品（产品定型时）的标准图谱与待测样品（失效密封条产品留样）的分子谱图比较，结果与分析见下图。

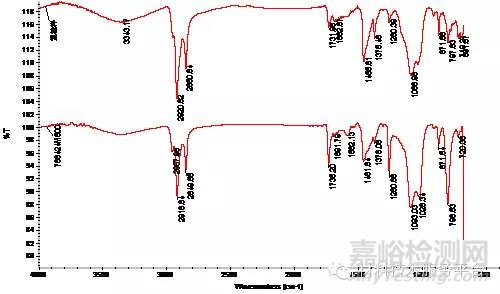

图1. 待测样品与标准谱图的红外谱图比较
谱图显示材料均为EPDM

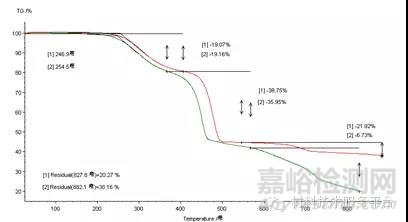

图2. 待测产品与标准谱图的热重谱图比较
谱图显示起始分解温度差别较大，有机物和无机物的含量基本相同，但其中在550℃ 左右分解的碳酸钙的含量有较大差别。

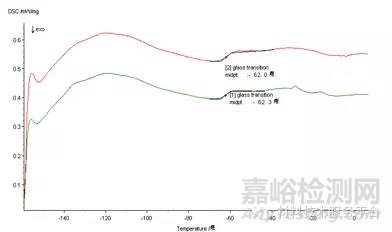

图3. 待测产品与标准谱图的差热谱图比较
谱图显示玻璃化转变温度基本相同。
通过将待测产品的指纹分析结果与标准图谱库中的谱图作比较，可得出以下结论：
待测产品与合格产品的有机主体成分相同。
待测产品与合格产品的分解温度有较大差异，虽然有机物与无机物的比例基本相同（只是碳酸钙的含量不同）。
待测产品与合格产品的熔点基本相同。
由此可判定待测产品的配方与合格产品的配方不同（待测产品加大了碳酸钙的用量）。
此材料为密封橡胶材料，其绝大多数性能没有下降，但材料的改变导致密封材料的吸水率发生改变，部分产品在使用过程中密封材料吸水膨胀变形过大，达不到密封效果。
