在芯片设计和制造中，RDL（Redistribution Layer，重分布层） 是指通过在芯片上增加金属布线层来重新分布芯片的信号连接。RDL主要用于将芯片内部的信号引出到所需的位置，以便于后续封装或连接其他电路。

RDL 的作用

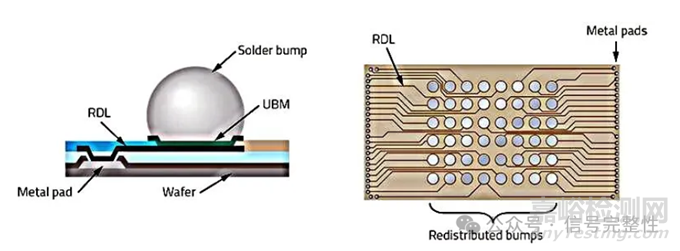

信号重分布：

芯片内部的输入输出（I/O）通常位于芯片的边缘，但在某些封装方式（如BGA或CSP）中，需要将这些信号重新布线到芯片的特定位置，便于外部引脚连接。

实现多点连接：

提供灵活的布线方案，使得信号可以从芯片的任何区域引出到封装的目标区域。

支持高级封装技术：

如倒装芯片（Flip Chip）和晶圆级封装（WLP），RDL 是实现这些技术的关键。

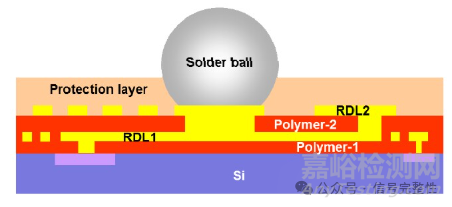

RDL 的结构

RDL 通常由以下部分组成：

绝缘层：例如聚酰亚胺（Polyimide）或其他介电材料，作为RDL的基础层，用于隔离下层电路。

金属布线：常用材料为铜（Cu）或铝（Al），用于将信号从一个点引导到另一个点。

顶层保护层：用于保护RDL布线，防止环境影响或机械损伤

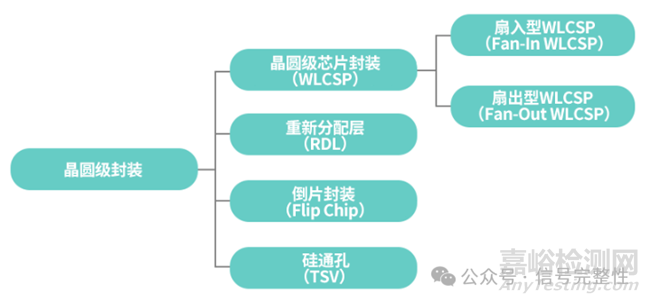

RDL 的应用场景

倒装芯片封装（Flip Chip）：RDL 将芯片的I/O信号从外围重分布到中央，以便与封装基板上的焊球对齐。

晶圆级封装（WLP）：在晶圆级封装中，RDL用于将芯片的信号重新布线到适合外部连接的位置。

多芯片集成（SiP）：在系统级封装（System-in-Package）中，RDL有助于在多芯片模块中实现信号互连。

RDL 的制造工艺

RDL 的制造过程通常包括以下步骤：

绝缘层沉积：在芯片表面涂覆一层介电材料。

光刻：定义布线的图形。

金属沉积：通过电镀或溅射的方法在绝缘层上沉积金属材料。

刻蚀：移除多余的金属，形成布线图案。

表面处理：为后续焊接做好准备，例如添加焊盘或焊球。

优点与挑战

优点：

提高芯片的I/O灵活性。

支持小型化和高密度封装。

降低芯片与封装基板之间的连接损耗。

挑战：

工艺复杂度较高，增加了制造成本。

布线密度和可靠性需与先进制程相匹配。

总结

RDL 是现代芯片封装技术中的关键部分，广泛应用于高性能、紧凑型和多功能芯片封装中。随着先进封装技术的发展（如3D IC和异构集成），RDL的重要性和复杂性也在不断增加。
