工具简介

Pareto图来自于Pareto法则，认为绝大多数的问题或缺陷产生于相对有限的起因，就是常说的“二八定律”，即20%的原因造成80%的问题。Pareto图是一种柱状图，按事件发生的频率排序而成，它显示由于各种原因引起的缺陷数量或不一致的排列顺序，是找出影响项目产品或服务质量的主要因素的方法。Pareto图中根据柱图顶端生成的曲线为Pareto曲线，说明了影响产品或服务的主要因素。

一般来说，帕累托图的作图步骤如下：

第一步，收集过程输出在某时间段内的数据，并确定过程输出中都有哪些不符合顾客要求的缺陷项。

第二步，将各项缺陷发生的频数按从大到小的顺序排列，计算各自占总缺陷数的比率和累计比率。

第三步，将横坐标按从大到小的顺序，依次列出各种缺陷项。

第五步，在横坐标上的每个缺陷项处，画出与其发生频数对应的矩形。

第六步，由左至右累加每个缺陷项的比率，画出累积频率曲线。

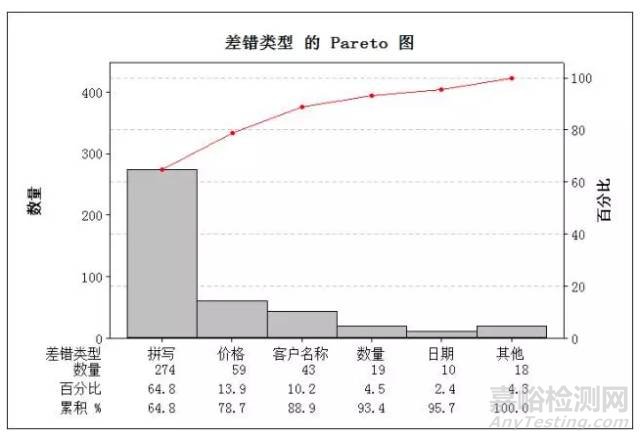

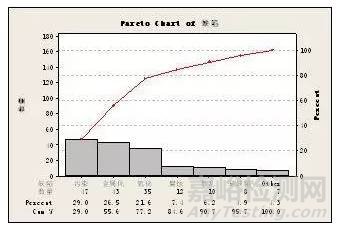

帕累托图的结构示例：
